直流屏GZDW-400AH/DC110V

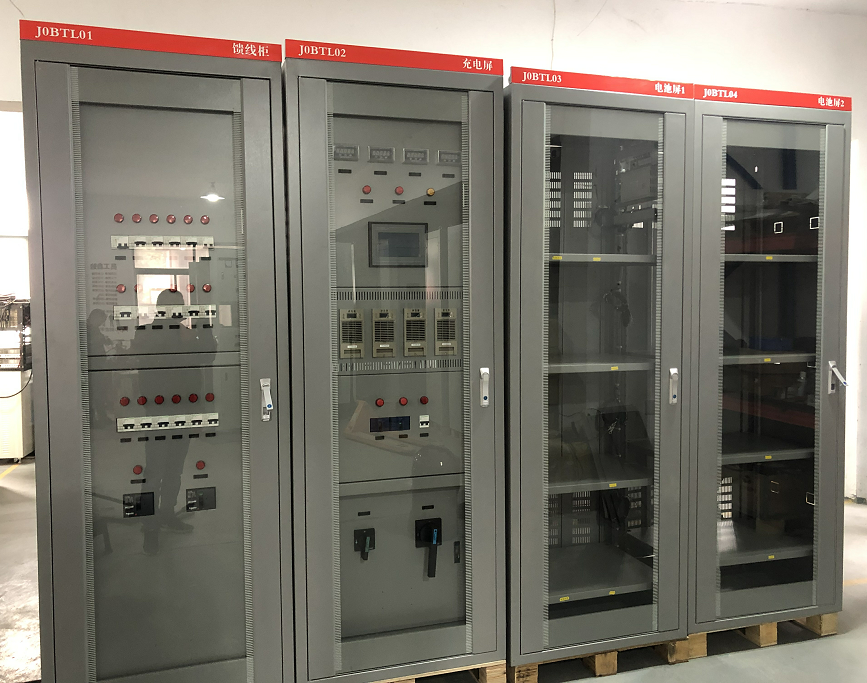

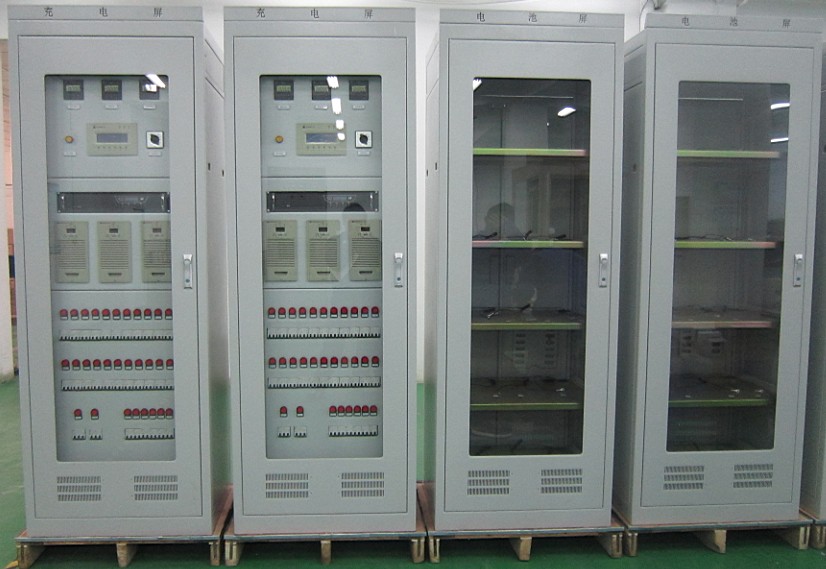

我司直流屏400AHDC110v由4面屏组成,输入AC380v,输出DC 110V.如下图产品
YY-GZDW系列直流屏应用
GZW系列数控直流屏适用于变电站、发电厂、通信电源系统及工矿企业,作为控制、保护、信号、事故照明等负荷的正常与事故情况下的直流电源。尤其适用于无人值守变电站,是50万伏以下变电站理想的直流供电系统。
YY-GZDW系列直流屏简介
PLC+触摸屏监控与智能型高频模块、铅酸免维护蓄电池等新元件的技术组合,以及电力系统对开放式组态软件及通信功能不断提出更高的要求,在直流电源领域中,最终推出了自动化程度更高、保护配置更合理、自动化程度更高、全数字检测调节和控制的智能数控直流电源屏。
产品特点:
• 采用开关电源特有的模块化设计,冗余热备份。
• 超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所。
• 充电模块可带电插拔,在线
• 维护,方便快捷。
• 充电模块采用国际最新软开关技术,转换效率高,电磁干扰小。
• 硬件低差自主均流技术,模块间输出电流不平衡度典型值±3%。
• 充电模块通过CE安规和电磁兼容认证,可靠、安全。
• 开放式接口设计,具有强大的通讯功能,很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连。
• 蓄电池自动管理及保护,实时自动监测蓄电池工作状态及各项参数。
技术规格:
类别 |
名称 |
指标 |
220V系列 |
110V系列 |
输入参数 |
输入方式 |
单相电源L/N/PE或者三相四线制 |
输入电压 |
80~285Vac或者380Vac±15% |
频率 |
45~55Hz |
输出参数 |
直流馈出回路 |
依据实际情况确定 |
浮充电压 |
198~260Vdc |
99~130Vdc |
均充电压 |
220~320Vdc |
110~160Vdc |
纹波系数 |
≤0.5%(典型值0.5%) |
稳压精度 |
≤±0.5%(典型值0.1%) |
稳流精度 |
≤±0.5% |
充电模块间电流不均衡度 |
≤±5%(典型值3%,50%~100%额定负载) |
保护参数 |
输入过压切换点 |
470±5Vac |
输入欠压切换点 |
324±4Vac |
充电模块输出欠压告警 |
198V |
99V |
绝缘特性 |
输出对地 |
2kVac,漏电流≤30mA,时间1min,无飞弧 |
输入对地 |
输入对输出 |
环境温度 |
工作环境温度 |
-5℃~40℃ |
存储环境温度 |
|
音响噪音 |
≤55dB |
机械参数 |
单个机柜外形尺寸(高×宽×深) |
2260(或2360)mm×800mm×600mm |
单个机柜重量 |
<200kg(不包括模块、监控单元和降压硅链) |
