2021直流屏容量详细计算方法

文章出处:本站 人气:1766发表时间:2021-03-11 13:06:12

上海愈翼电气精心为您整理了2021直流屏容量详细计算方法
一、参考依据

GB51348-2019民用建筑电气设计标准
DL/T 5044-2014电力工程直流电源系统设计技术规程
19DX101-1建筑电气常用数据
工业与民用供配电设计手册 第四版

二、设计原则

1、当采用直流电源装置作操作电源时,直流母线电压允许波动范围应为额定电压的85%~110%。

2、系统电压选择:专用控制负荷的直流系统宜采用110V;专供动力负荷的直流系统宜采用220V;控制负荷和动力负荷合并供电的直流系统采用220V或110V。

3、35kV、20kV或10kV变电所的直流操作电源,宜采用免维护阀控式密封铅酸蓄电池组。

4、当断路器(采用弹簧储能)操动机构的储能与合、分闸需要的电源小于10A时,直流操作电源宜采用110V。

三、电池个数选择表

系统标称电压

2V电池

6V电池

12V电池

220V

104个

34个

17个

110V

52个

17个

8+1(8V)个



四、容量换算系数表

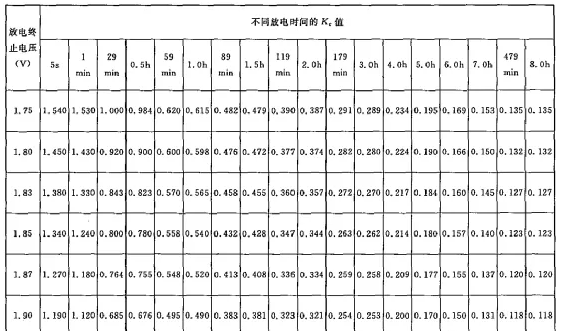

1、阀控式密封铅酸蓄电池(贫液)(单体2V)的容量换算系数表
容量换算系数表

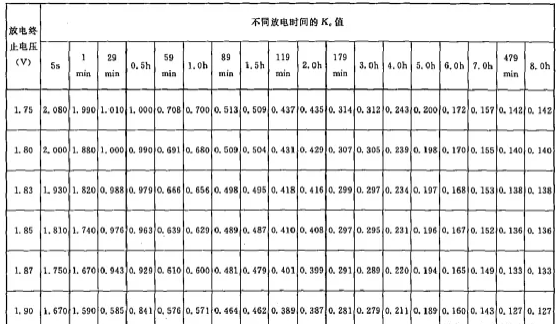

2、阀控式密封铅酸蓄电池(贫液)(单体6V和12V)的容量换算系数表
阀控式密封铅酸蓄电池(贫液)(单体6V和12V)的容量换算系数表

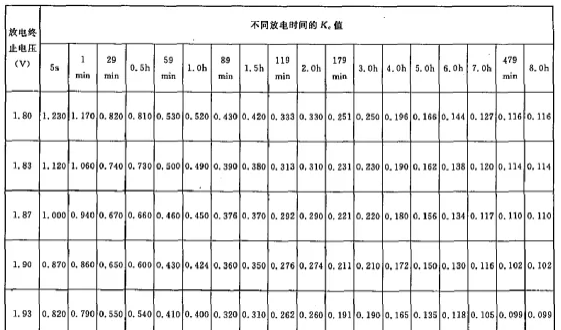

3、阀控式密封铅酸蓄电池(胶体)(单体2V)的容量换算系数表
阀控式密封铅酸蓄电池(胶体)(单体2V)的容量换算系数表

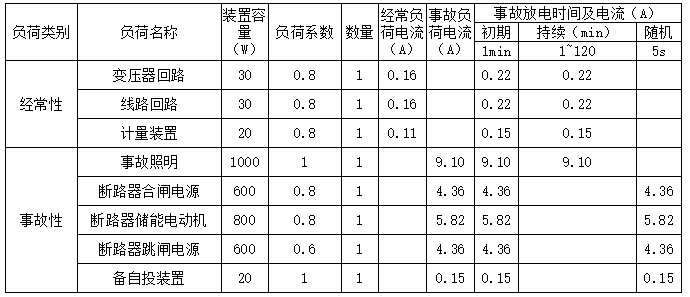

五、直流负荷统计(10kV系统,按2h事故放电)
直流负荷统计(10kV系统,按2h事故放电)

六、容量简化计算

1、事故放电初期阶段计算容量
事故放电初期阶段计算容量

其中:
K-可靠系数,取1.40;
I1-初期电流统计;
Kc(1min)-1min电池的容量换算系数。

2、事故放电持续阶段计算容量
事故放电持续阶段计算容量

其中:
K-可靠系数,取1.40;
I1-初期电流统计;
I2-持续电流统计;
Kc(119min)-119min电池的容量换算系数;
Kc(2.0h)-2.0h电池的容量换算系数。


3、事故放电随机阶段计算容量
事故放电随机阶段计算容量

其中:
I3-随机电流统计;
Kc(5S)-5S电池的容量换算系数。

4、直流屏容量

(C1+CR)和(C2+CR)分别计算取大者。

七、实例

例:已知某变电站,4回10kV线路柜,2面计量柜,4回变压器柜,事故照明1kW,备自投装置1套,选用阀控式密封铅酸蓄电池(胶体)(单体2V),放电终止电压为1.87V,计算直流屏容量。

计算:

1、直流负荷统计

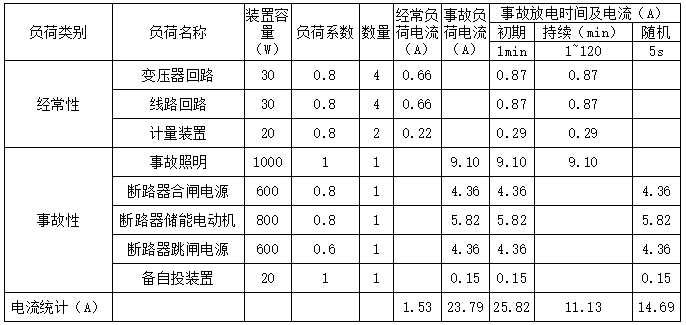

直流负荷统计
2、事故放电初期阶段计算容量
事故放电初期阶段计算容量

其中:
K-可靠系数,取1.40;
I1-初期电流统计;
Kc(1min)-查表阀控式密封铅酸蓄电池(胶体)(单体2V)的1min容量换算系数为0.94。

3、事故放电持续阶段计算容量
事故放电持续阶段计算容量

其中:
K-可靠系数,取1.40;
I1-初期电流统计;
I2-持续电流统计;
Kc(119min)-查表阀控式密封铅酸蓄电池(胶体)(单体2V)的119min容量换算系数为0.292;
Kc(2.0h)-查表阀控式密封铅酸蓄电池(胶体)(单体2V)的2.0h容量换算系数为0.290。

4、事故放电随机阶段计算容量
事故放电随机阶段计算容量

其中:
I3-随机电流统计;
Kc(5S)-查表阀控式密封铅酸蓄电池(胶体)(单体2V)的5S容量换算系数为1.000。

5、直流屏容量

(C1+CR)=38.5+14.7=53.2Ah
(C2+CR)=52.9+14.7=67.6Ah



取较大值67.6Ah,因放电终止电压取值较高,可取标称容量65Ah
